粉末塗料中填料可稱為體質（zhì）顏料。這種顏料的著色力跟遮蓋力較小（xiǎo），是白色跟無色的超細粉粒（lì）。它跟著色顏料一起分散在粉末塗料中（zhōng），可以提升粉末塗料的機（jī）械 強度等。

在粉（fěn）末塗料中，常見的幾類填料為硫酸鋇、碳酸（suān）鈣、滑石粉、高嶺土、矽微粉、雲母粉。這（zhè）些（xiē）填料（liào）在配方設計時並不是所有的這（zhè）些都適合使用，要結合具（jù）體實際。比如碳酸鈣、滑石粉的（de）不耐酸堿容易被酸雨腐蝕；性能最為理想（xiǎng）的就是硫酸鋇和（hé）矽微粉，它具有很穩定的化（huà）學性能，幾乎（hū）不參（cān）與任何化學反應。下列簡單介紹幾（jǐ）種填料（liào）的特性。

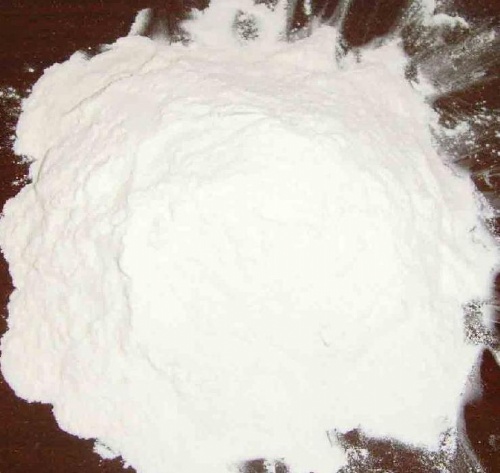

沉澱硫酸鋇

沉澱硫酸鋇化學成份為BaSO4，晶體屬正交晶係的硫酸鹽礦物。常呈厚板狀或（huò）柱狀晶體，多為致密塊狀或（huò）板狀、粒狀集合體（tǐ）。質純時無色透明，條痕白色（sè），玻璃光澤，透（tòu）明至半（bàn）透明。三組解（jiě）理完全，夾角等於或近於90°。摩氏（shì）硬度為3～3．5，份額為4．0～4．6。在粉末塗料中沉澱硫酸鋇能增（zēng）強粉末塗料的流平性跟保光性，而且跟所有（yǒu）的色料有較（jiào）好的兼容性。可使粉末塗料在（zài）噴塗（tú）工藝中達到理想的塗膜厚度，且上粉率高。

粉重晶石

其主要成分是硫酸鋇，是直接將重晶石礦粉碎而成（chéng）的細顆粒的產（chǎn）品。其質量主要取決於礦石的品味和顆粒的細度，較（jiào）細的對光澤影響比（bǐ）較小，較粗的可作（zuò）為（wéi）消光填料用，我們（men）通常說的消光鋇就是指較粗的（de）重晶石粉。

雲母粉

絹雲母屬雲母類礦（kuàng）物，是一種片狀（zhuàng）細粒白雲母。結構呈二八麵體（tǐ），即由兩層矽氧四（sì）麵體跟一層鋁氧八麵體構成，四麵體的活性氧跟附加陰離子位（wèi）於兩層（céng）六麵（miàn）網中央，構成活性結晶水基團。解理完全，可劈成極薄的片（piàn）狀，徑厚比（bǐ）大。絹雲母晶體化（huà）學成份為K0.5—1(Al，Fe，Mg)2(SiA1)4O10(OH)2nH2O，擁有絲絹光澤，徑厚比>80，呈白（bái）色或淺灰白色，份額（é）為2．6～2．7，硬度為2～3，富有彈性，可（kě）彎曲。耐高溫，耐化學品腐蝕性（xìng）強，對紫外線擁有極佳的屏蔽作用。它的細（xì）磷片狀結晶（jīng）體結構可提升塗層的致密性，阻止水分滲入。

絹雲母的化學結構跟高嶺土相近，兼（jiān）具了雲母類礦物跟粘土（tǔ）礦物的（de）多種特點。其應使用於塗料中，可大幅提升塗膜的耐候性，抗透水性，增強塗膜的附著力跟強（qiáng）度（dù），改（gǎi）善塗膜的表觀。同時染料粒子（zǐ）易進軍絹雲母粉的晶格層（céng）間，從而持續顏色長（zhǎng）久不褪色。此外絹雲母粉（fěn）還擁有抗藻（zǎo）防黴的功能，國外常使用於船（chuán）舶跟海洋塗（tú）料。所（suǒ）以，絹雲母粉對塗料而言是一（yī）種價格性能比優異的多功（gōng）能填料。

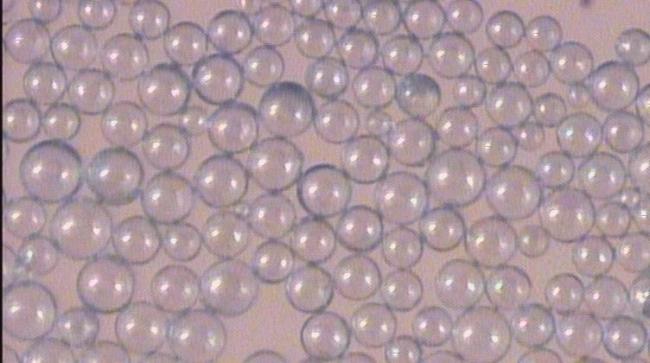

空心玻璃微珠

空心玻璃微珠是一種微（wēi）小、中空的圓球（qiú）狀粉末，密度在0．1g／cm3～0．5g／cm3之間，粒徑可根據需要在1～500微米之間選擇。擁有重（chóng）量輕、體積大、導熱係數低、抗壓強度高、絕緣、自潤滑、隔音、不吸水、耐火、耐腐蝕、防輻射、無毒（dú），以（yǐ）及分散性、流動性、穩定性好等優（yōu）點。空（kōng）心（xīn）玻璃微珠可直接填充於絕大部（bù）分（fèn）類型的熱固性、熱塑性樹脂產品（pǐn）中。在粉末塗料中（zhōng）應用時，空心玻璃微珠能夠起到以下作用（yòng）。

(1)隔熱、絕緣、吸水率低。空心玻璃微珠的內部是真空或稀薄氣體，跟環氧樹脂存（cún）在密度及（jí）導熱（rè）係數差，因此它擁有隔熱的特（tè）性，是耐高溫粉末塗（tú）料的極佳填充劑。微（wēi）珠的隔熱特性還可減輕（qīng）因粉（fěn）末塗層經受（shòu）急熱跟急（jí）冷而引起的熱衝擊。極低（dī）的吸水（shuǐ）率使粉末塗料能夠長（zhǎng）期貯存。

(2)可改善粉末塗層的物（wù）理機械性能。空心玻璃微珠（zhū）填料可增加粉末塗（tú）料的硬度跟剛度。但抗衝擊性能下跌，下跌（diē）的多少跟對中空玻璃微珠（zhū）的表麵處理有關。如選用正（zhèng）確的偶聯（lián）劑進（jìn）行預處理（lǐ），可減少對材料抗衝擊性能的影響。

(3)吸油（yóu）率（lǜ）低。跟（gēn）常規填充材（cái）料碳酸鈣比較，空心玻璃微珠的吸油量更低。不一樣型號空心玻璃微珠每100g的吸油（yóu）率在7mg～50mg之間，而每100g輕質碳酸鈣的吸油率高達120mg～130mg，重質（zhì）碳酸（suān）鈣也高達50mg～60mg。這種低吸油率的填充材料在（zài）生產經曆中變相地增加了填充量降低了（le）綜合成本。

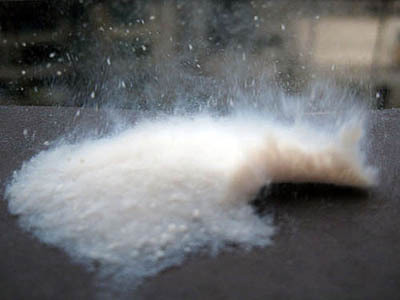

納米（mǐ）氧化矽（guī）

納米氧化矽是一種重要（yào）的高科技超（chāo）微細無機新材料。因其擁（yōng）有粒（lì）徑非常小、比表麵積大、表麵吸附力強、表麵能大、化學純度高、分（fèn）散性能好、穩（wěn）定性（xìng）好等，在眾多學科及領域內具優點，有著不得替代的（de）作用。納米二氧化矽俗稱“超微細白炭（tàn）黑”，作為添（tiān）加劑、催化劑載體廣泛使用於各行業中（zhōng）。

將納米氧化矽添加到環氧樹脂的（de）基體粉末塗料中，在結構（gòu）上會完全不一樣於用粗晶（jīng）SiO2。添加的環氧（yǎng）粉末塗料。粗晶SiO2一般作為補強劑加入，主要（yào）分布在高（gāo）分子材（cái）料的鏈（liàn）中間，而納（nà）米氧化（huà）矽因為表麵嚴峻的配位不足、龐大的比表麵積以及表麵欠氧等特點（diǎn），使它表現出極強的活性，很容易跟環氧環狀分子（zǐ）的氧起鍵合作用，提升了分（fèn）子間的鍵力。同時尚有一部分（fèn）納米氧化矽顆粒依然分布在高分子鏈的（de）空（kōng）隙中，跟粗晶SiO2。顆粒比較較，表現（xiàn）出很（hěn）高的流漣性，從而大幅（fú）度提升添加了納米氧（yǎng）化矽的環氧粉末塗（tú）料塗層的強度跟韌性。此外，納米氧化矽的加入還能夠提升塗層的耐磨性（xìng）、抗老化性能，並改善（shàn）塗層表麵的光潔度。因為納米氧化矽是一種鬆散、無定形的粉狀物（wù）體，將它加（jiā）入粉末塗（tú）料體係中能夠阻止粉料在夏天的高溫下（xià）結團，延（yán）長粉末塗料產品的貯存期。在生產經曆中，最好采納外加的方法。

滑石粉

有（yǒu）一定的觸變性，對粉末塗層的熔融（róng）流動性（xìng）有較大的（de）影響。產品也不耐候使用有局限性，所以粉末配方中不常出現。滑石粉的價格便宜，但吸油量（liàng）大（dà），在配方中添（tiān）加量有限，常用於（yú）紋理粉末中（zhōng）。

體質顏料的應用程度和白色著色顏料相接近，並且體質顏料的種類和數量在（zài）工業生產中不斷（duàn）的發展。體質顏料的其他性質的變化範圍很廣，如相（xiàng）對密度、容量值（zhí）、顆粒（lì）形狀、顆粒大小、粒徑分布、吸油量、化學活性等，這些體質顏（yán）料在（zài）構成粒（lì）子的（de）大小形狀上各不相同，在高光澤和半光塗（tú）料中呈現出非常小的遮蓋力，具有降低配方成（chéng）本及控（kòng）製光（guāng）澤等作用。
