粉末塗料始於20世紀40年（nián）代初，是以粉末粒子形態（tài）塗裝並形成塗層的。粉（fěn）末塗料（liào）在生產和塗裝過程中沒有溶劑釋放，少汙染，符合環保要求，塗裝過程中噴溢的粉末可以回收再利用，有利於節省資源，粉（fěn）末塗裝易實施自動化生產，可提高生產效率（lǜ），粉末塗料和塗裝已成為發展迅（xùn）速（sù）的塗料新產品（pǐn）和新工藝，現已成為公認的符合4E型塗料（liào）產品（pǐn）。

木紋處理是有機（jī）塗層處理的一種，木紋處理又分為水轉印和熱轉印兩種。熱轉印木紋技（jì）術從（cóng）上世紀90年代末引進我國，近年來得到長足（zú）的發展（zhǎn），該技術（shù）的主要特點在（zài）於轉印圖像色彩鮮（xiān）豔，層（céng）次豐富，轉（zhuǎn）印效果可以和印刷（shuā）媲美（měi）。與印刷技術的不（bú）同點在於熱轉印是在高溫下使油墨受熱升（shēng）華，能多色圖案一次成圖，無需套色，冷卻後即形成色彩亮麗的圖案。並（bìng）且圖（tú）案可（kě）滲入塗層40-60um的內部，熱轉印產品經久耐用，轉印圖案（àn）不會（huì）脫落，龜裂和（hé）褪色。

專用熱轉印粉末塗料初期以聚氨酯/異氰酸酯體係（xì）為主，聚（jù）氨（ān）酯/異氰酸酯體係硬度高，流平好，轉印效果好，但是聚氨酯/異氰酸酯體係由於所用固化劑價格較高，限製了熱轉印粉末塗料的（de）應用（yòng）。近（jìn）年來，聚酯/TGIC體係以其低成本，優良的耐候性（xìng）和良（liáng）好的綜合性能在熱轉印粉末塗料中越來（lái）越多被使用。

專用熱轉印粉末（mò）塗料的配方設計

木紋轉印中最常見的 “粘紙”問題和塗層的（de）完全固化程度有很大的相關性。在聚酯/TGIC體係中，保證了塗膜的完全固化“粘（zhān）紙“問題可以得到很大的改善。粘紙帶來的後續問題-轉印後塗（tú）層表麵有一層紙印痕（hén）。

(1) 提高交聯密度對木紋轉印效果的影（yǐng）響

戶外粉末塗料大多采用反應速度（dù）慢的低（dī）酸值樹脂，這類樹脂與固化劑反應緩慢，在正常的固化條件下低酸值樹脂體（tǐ）係的（de）塗層不能達到完全固化的程度，從而導致塗層（céng）在轉印後（hòu）出現“粘紙”，轉印紋理不清晰的現象。針對“粘（zhān）紙”問題粉末原料市場上出現（xiàn）了很多的熱轉印助劑，基本上是促進塗層固化，增加塗層交（jiāo）聯密度的，但是實驗發現這（zhè）些助劑起到的作用（yòng）很少。我們（men）從塗層成膜物質（zhì）著手，解決熱轉印“粘紙（zhǐ）”問題。

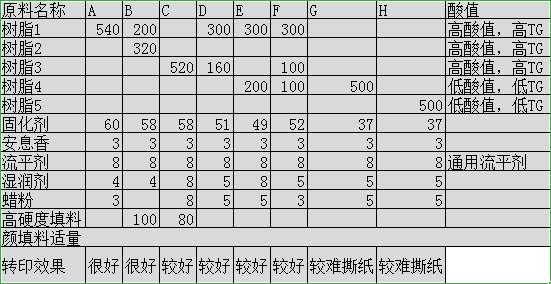

我們選擇了高酸值，反應活性（xìng）大（dà）的幾種（zhǒng）樹脂。高酸值保證了塗層具有較高的交聯密（mì）度，反應活性大則保（bǎo）證塗層能在正（zhèng）常固化條件下完全（quán）固（gù）化。實驗如下（xià）：

以上（shàng）實驗表明：高酸（suān）值配方體係可（kě）以有效的解決鋁型材（cái）熱轉印“粘紙”問題，而且轉印後可以很明顯的看到殘留（liú）在塗層表麵的（de）印痕很少，轉印紋理很清晰（xī）。沒有加入高（gāo）酸值的配方轉（zhuǎn）印出來後有“粘紙”現象，加入高酸值樹脂後，可以很明顯（xiǎn）的看到轉印出來（lái）的工件在冷（lěng）卻過程中，轉印紙（zhǐ）有自動剝離的現象，很好撕紙。但是單獨使用高（gāo）酸值樹脂，塗層流（liú）平不是（shì）很好，所以加入適當的低酸（suān）值樹脂，反應速度快的樹脂一起擠出則（zé）可以調節流平，而且轉印效（xiào）果也在可（kě）接受範（fàn）圍內。

(2)蠟粉對木紋轉印（yìn）的（de）影響

常（cháng）規粉末塗（tú）料配方中常加入各種類（lèi）型的低分子量，低熔點蠟粉以使塗層具有（yǒu）良好的爽劃，防結（jié）塊，耐磨，消光，脫氣及紋理效果，但是查閱有關鋁型（xíng）材熱升華轉印粉末塗料資（zī）料，發現很多人對在配方中加（jiā）入（rù）蠟粉持懷疑的態度，認（rèn）為（wéi）加入（rù）蠟粉後（hòu）粉末塗料在熱轉印時會產生“粘紙“現（xiàn）象。但是在實驗過程中我（wǒ）們發現（xiàn）蠟粉對熱轉印粉末塗料（liào）的脫紙是（shì）有積（jī）極（jí）作用的。

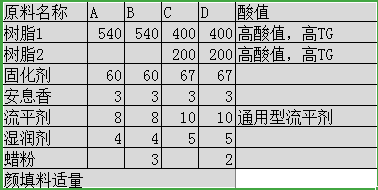

A組沒有（yǒu）加入蠟粉，B組加入0.3%的蠟粉。製粉噴板後，B組硬度比A組（zǔ）高，真空轉印後A,B兩組紙印較少， B組轉印效果比A組好。

C組沒有加入蠟粉，D組加入0.2%的蠟粉，製粉噴（pēn）板後，D組硬度比C組高，真空轉印後（hòu）C,D兩組印痕較少，D組轉（zhuǎn）印（yìn）效果比C組好。

我們通過實驗發（fā）現蠟粉的適當加入可以增加塗層的硬度，改善塗層流（liú）平，有助於改善“粘紙”和轉印（yìn）後殘留在塗層表麵的印痕，但是有些蠟粉加入（rù）後遷移到表麵對轉印不利，有些消光蠟粉（fěn）對（duì）塗層流平（píng）有促進作用，但是對（duì）轉印效果有很大（dà）的影響。

(3) 硬度對（duì）木紋轉印的影（yǐng）響

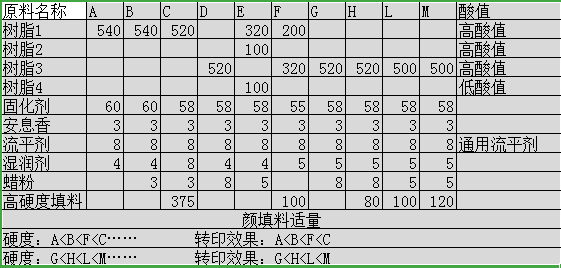

比較聚氨酯體係和常規聚（jù）酯/TGIC體係發現，聚氨酯體係硬度比常規聚酯/TGIC體係（xì）高，我們提（tí）高聚酯/TGIC體係（xì）的硬度測試其對木紋（wén）轉印的影響，實驗驗證如下。

實驗（yàn）結（jié）果表明：相同體係中硬（yìng）度高（gāo）的組分和硬度低的組分一起轉印，轉印效果相差較為明顯，硬度高的（de）組分轉印後基本上沒有印痕，硬度低的組分則有少量或者大量的印痕。但是當我們把（bǎ）增硬蠟加多時，塗（tú）層硬度很高，發現轉印圖案模糊，轉（zhuǎn）印不了，綜上所述在一（yī）定範圍內（nèi）增（zēng）加塗層硬度對熱轉印有很大的作用。

綜上所述為了得到優良的轉印效（xiào）果，可以（yǐ）采用以下方（fāng）法：

1.選擇（zé）綜（zōng）合性能好的高酸值樹（shù）脂應（yīng）用於熱轉印粉末體係是有效的改善辦法。

2.加（jiā）入適量（liàng）的蠟粉對塗層表麵（miàn）有一定的作用，而（ér）且蠟粉對塗層硬度有較大的改善，而（ér）且蠟粉可以改善一些塗層缺陷。

3.選擇合適的顏（yán）填料，提高塗層硬度，有利於撕（sī）紙（zhǐ）和改善（shàn）塗層（céng）印痕。
