塗膜的（de）基料主要是高分（fèn）子材料（liào），在水的存（cún）在下（xià），常常會（huì）發生色變、軟化、附著失效（xiào）、起泡甚至塗膜破裂，所以塗膜的（de）耐水性是塗膜的一項重要性能。

塗膜（mó）的耐水性不好，具體會有哪些表現呢（ne）？

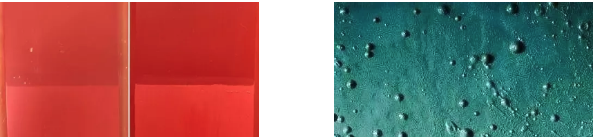

色變
樹脂或顏色在水的（de）作用（yòng）下生成（chéng）發色（sè）基團。
軟（ruǎn）化
水增塗膜（mó）的（de）溶脹與塑化作，導致強度和硬度降低（dī）。
附著失效
水分子取代了塗膜與底材之間的界麵作用（包括部分氫鍵或者易水解的化學鍵），導致附著力大大降（jiàng）低（dī）。
起泡
由於塗膜軟化和（hé）附著失效，塗（tú）膜中的水（shuǐ）揮（huī）發將塗膜頂起。

塗膜受水的影響主要（yào）包含兩（liǎng）個方麵
（1）塗膜吸水性強，易回潮（或（huò）者幹燥慢，不（bú）容易完全幹（gàn）燥）的情況（kuàng）；
（2）塗（tú）膜易與水（shuǐ）發生能劣化塗膜性能（néng）的各種物理和化學作用的情況（如含有易水（shuǐ）解的酯鍵或醚鍵）。

塗膜吸水機理
（1）化學親和
塗膜中親水基團通過陽離子（zǐ）配位或氫鍵作用使得水分子吸附在極（jí）性基團（tuán）表麵，從而（ér）使得物質表現為一定的吸水性。（塗料成膜後一般以化學（xué）吸附為主）

（2）毛細作用
常見於多（duō）孔物質（zhì）的吸水現象，是一（yī）種（zhǒng）物理吸附，當（dāng）然物（wù）質本（běn）身對（duì）水要有一定的親水性，如矽藻土，如（rú）塗膜幹燥時沒（méi）有完全封（fēng）閉的脫氣通道。

（3）滲透作用（yòng）
如果塗膜中存（cún）在（zài）電解質，會（huì）產生滲透壓，使（shǐ）得塗膜外部的（de）水有向內部滲透的傾向（xiàng）。當然在塗膜內聚能（néng）較大時，具有部分抵（dǐ）消這（zhè）種（zhǒng）滲透（tòu）壓力（lì）的傾向。

怎樣提高塗膜（mó）的耐水性
1.提（tí）高塗膜耐水性的途徑
（1）選擇耐水性好的樹脂和固化劑
耐（nài）水性（xìng）好的（de）樹（shù）脂分散液有以下指標

較高的羥值；
盡量低的酸值；
較高的玻璃化溫度（少含柔性鏈的醇）
較高的分（fèn）子量、較窄的分子量分布；
盡量少的極性單（dān）體；
帶脲環胺類等能增強濕附著力的單體；
合適的成鹽助劑（jì）。

（2）對於異氰酸酯固化劑
HDI脂肪族異氰（qíng）酸酯三聚體最為常用，以前一般用聚醚鏈端（duān）改性，但是成膜後依然（rán）殘留在塗膜中（zhōng）的聚醚鏈段對使得塗膜的耐水性大大降低；可以選擇磺酸鹽改性（xìng）的HDI，用氨水做成鹽劑，塗膜幹燥後，氨水（shuǐ）揮發，少量的磺酸基團（tuán）對耐水性的降低（dī）遠遠小於聚醚改性的 HDI。

2.選（xuǎn）擇疏水性好的顏填料
有明顯親水溶脹的矽酸鹽填料要慎用，如（rú）蒙脫土、高嶺（lǐng）土；
另外蒙脫（tuō）土中的金屬離子（zǐ）對分散液的穩定性有破壞作用，非要用的話最好可以用可揮發胺改性。
對於滑石粉、沉澱硫（liú）酸鋇（bèi）類的填料，選擇進行疏水處理的較（jiào）好；
對於有（yǒu）機色漿（jiāng）一定要注（zhù）意其化學結構，帶電性以及使用的表麵活性劑；
塗膜（mó）疏水性還可以通過添加納米材料獲得，特別是納米矽氧化合物。

3.減少配方中“親水結構”的（de）含量
減少親水（shuǐ）基團較多的助劑的使用；
在此強調（diào）一下助（zhù）溶劑（或者大家所（suǒ）叫的成膜助劑（jì）），沸點太高，揮發太慢的醇醚類物質在塗膜水完全幹燥後，還會長時間殘留在塗膜中，降低塗膜的耐水性。

4.增加塗膜的交（jiāo）聯密度和固化程度
選擇羥值高的樹脂分散體、適當的催化（huà）劑、保證塗膜固化後具有較高的交聯（lián）密度；
適當增加固化劑的量能增強塗膜的耐水性（NCO/-OH比例為 1.5-2.0 耐水性最好），當然過多的固化劑會過剩，反而使得（dé）耐水性（xìng）降（jiàng）低。
高的交聯密度首先（xiān）得要保證交聯程度的反應完全，不然過高的羥基意味著沒（méi）有來得（dé）及反應的羥基也會增多；
另外過高的交（jiāo）聯密度會劣（liè）化衝擊，彎曲等性（xìng）能。所以樹脂最（zuì）好的交聯狀態是適當的交聯密度，盡可能完全的反應程度

5.降低（dī）塗膜表麵張力
利用 F 取代烷基或矽氧烷類流平劑降低（dī）塗膜表麵張力（lì），使得塗膜具有一定的疏水性。

6.初期（qī）耐水和長期（qī）耐水
水性塗料（liào）幹燥慢，實幹（gàn）之後的很長時間裏，依然（rán）會有一定量的水（shuǐ）殘留在塗抹中，這些水分子在完全幹燥之前存在劣化塗膜性（xìng）能的傾向，需要塗膜在次階段有能力抵抗殘留水的破壞作用，在此定義（yì）為“前期耐水性”，顯然前期耐（nài）水性與施工工藝也緊密有關。
塗（tú）膜在完全幹燥後（塗膜中水含量極低），的長期使用過程（chéng）中，由於“親水結構”的存在，存在吸水回潮的傾向，所以還要保證塗膜的“長期耐水”。
